美国晶钻仪器模态软件EDM Modal

美国晶钻仪器 EDM Modal 模态分析软件 是一个完整的包括模态测试和分析的实验模态分析(Experimental Modal Analysis (EMA))流程。基于当代流行的模态分析理论和技术开发，操作流程直观且简单，它是实现模态分析实验得力的工具。支持用户实现数百个测量点和多个激励点的高度复杂的模态分析，无论模态测试是多么复杂，EDM Modal软件都提供准确的工具来实现您的目标。

EDM Modal 支持的应用如下：

• 几何模型的创建/编辑/导入/导出/动画

• 工作变形分析(ODS)

• 锤击法模态实验

• 单个或多个模态激振器模态试验

• 单参考点模态分析

• 多参考点模态分析

• 导出测试报表到Word

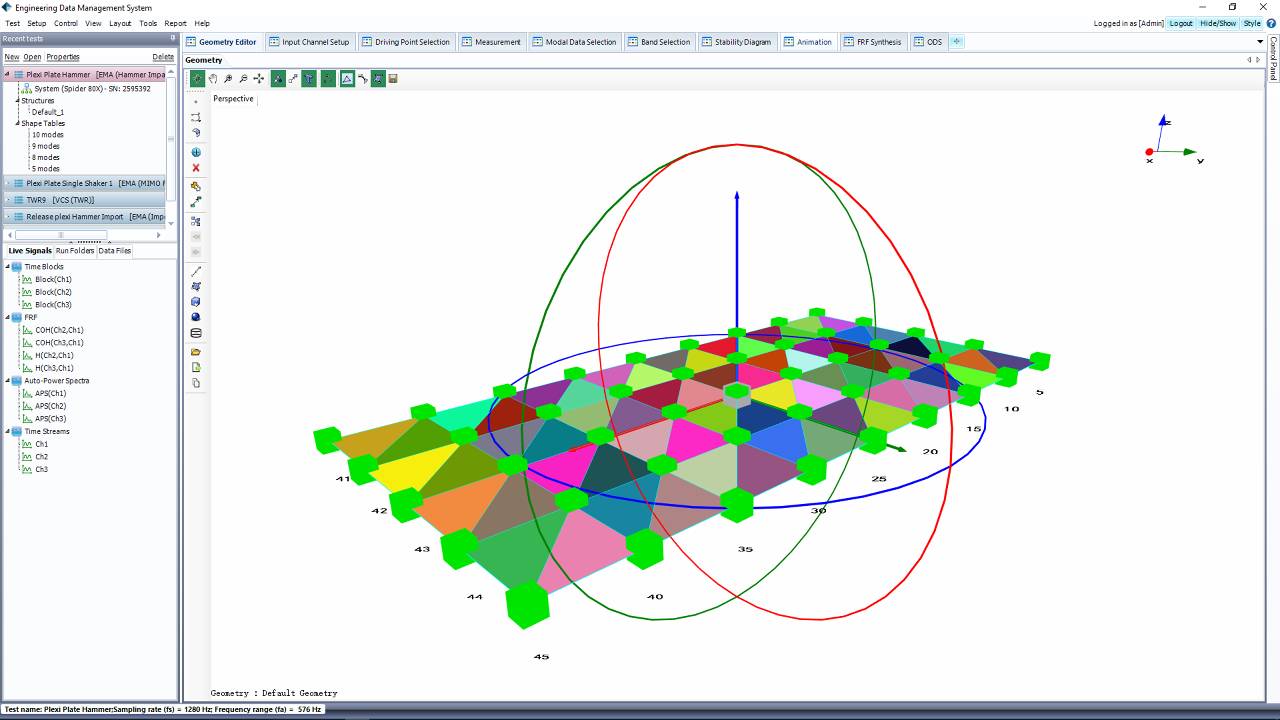

几何模型主要特征如下：

• 基本元素：点、线、面；图形编辑或表格编辑

• 坐标系统：直角，圆柱，球

• 部件元素：原点、方向（欧拉角）

• 内置组件库：线、平面、立方体、圆柱体和球体

• 几何模型保存/打开/清除

• 几何模型导入：UFF，CAD

• 几何模型显示：点、线、面；点方向，点标签；面方向

• 模式形状动画：线框、曲面轮廓、FFD

• 振型动画速度控制（快、慢），动画幅度控制（增加、减少）

• 模态视频保存、图形存储

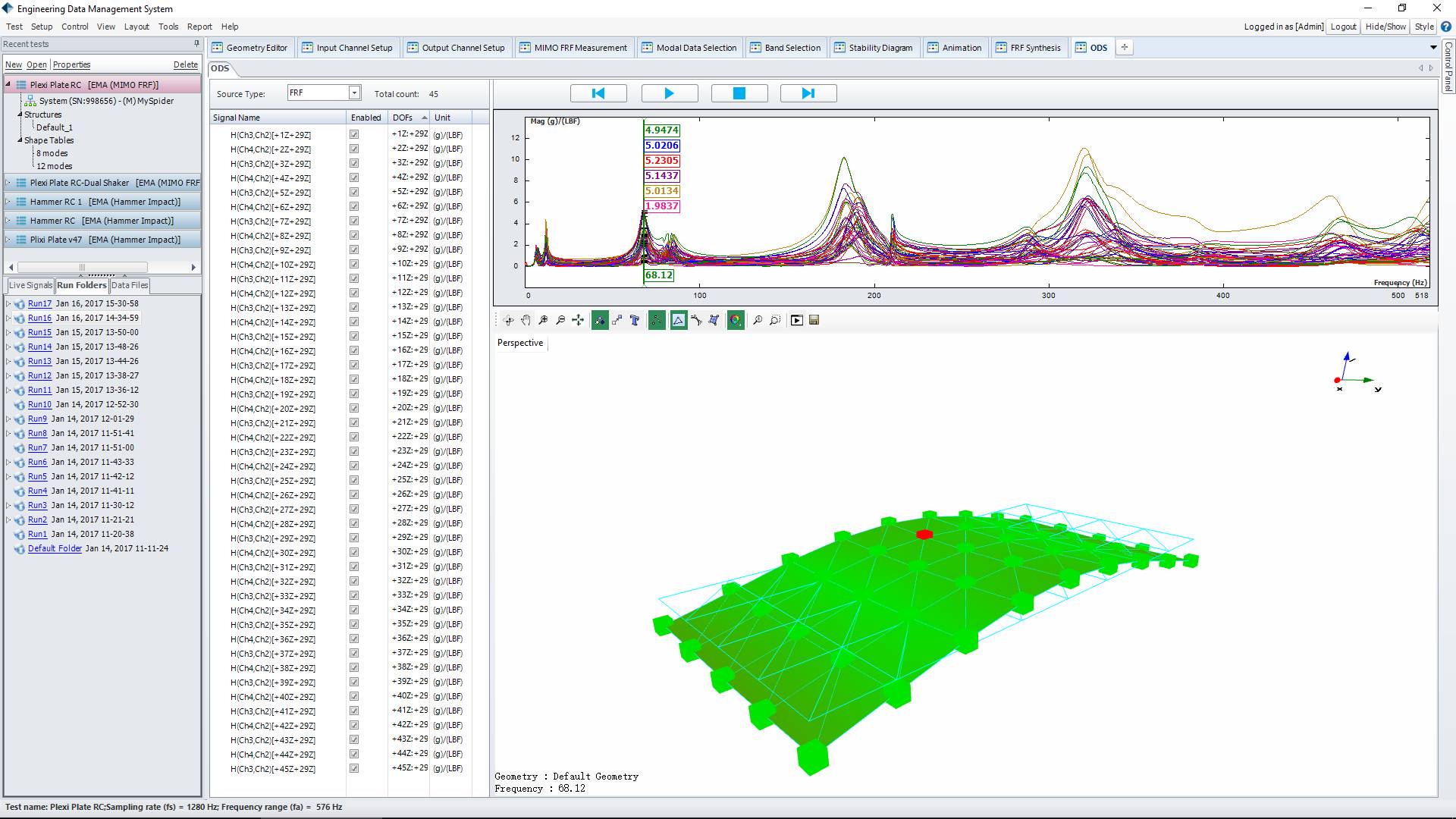

工作变形分析主要特征如下：

• 时域和频域的数据管理

• 动画显示3D几何模型，支持手动选择动画的显示内容

• 可动态调整动画速度和振幅，支持光标位置拖动

• 动画视频文件保存

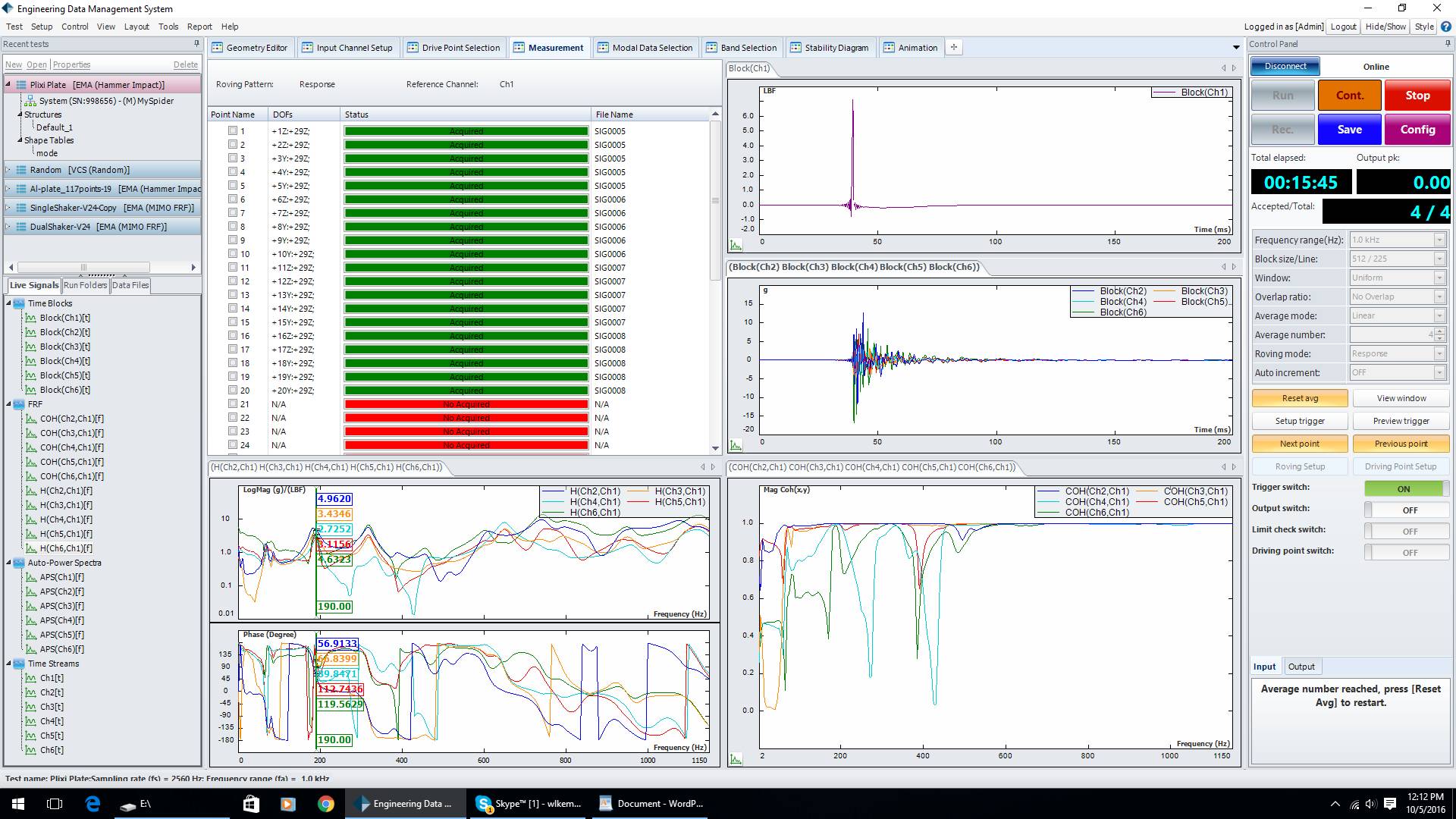

锤击法模态实验主要特征如下：

• 直观的流程化操作过程

•  几何模型贯穿整个测试过程

•  响应和激励两种游击方式

•  自动或手动移动测点

•  自动或手动触发模式

•  可变尺寸的触发观览窗口

•  双击锤击识别，开/关，自动/手动拒绝

•  驱动点设置

•  测试状态声音和图形反馈

•  H1，H2，H3和Hv方式计算FRF

•  测点测试状态显示表格

单输入多输出 SIMO FRF测试主要特征如下：

• 易用的测试流程

• 自动/手动改变测点自由度

• 单激励（单参考）

• 为同步采集和激励增加源触发模式（Source trigger）

• 纯随机（白噪声），突发随机，线性调频及脉冲线性调频，伪随机，周期随机等输出类型

• 为伪随机和周期随机输出类型：延迟块和循环块数（Nd,Nc）

• H1，H2，H3和Hv方式计算FRF

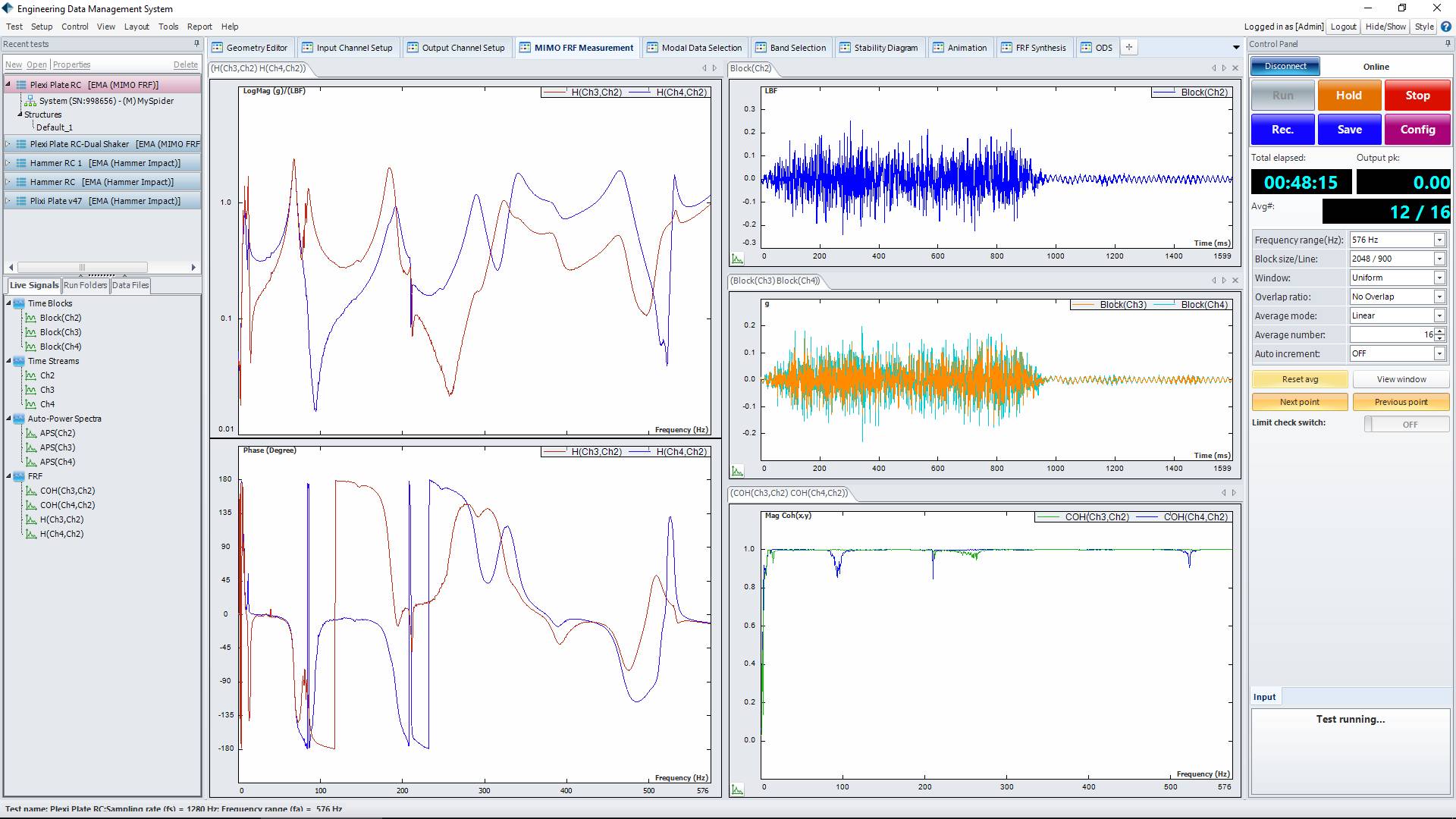

多输入多输出 MIMO FRF测试主要特征如下：

• 易用的测试流程

• 自动/手动改变测点自由度

• 同步多信号源输出

• 单或多激励

• 为同步采集和激励增加源触发模式（Source trigger）

• 支持纯随机（白噪声），突发随机，线性调频及脉冲线性调频，伪随机，周期随机等输出类型

• 为伪随机和周期随机输出类型：延迟块和循环块数（Nd,Nc）两参数

• H1，H2，H3和Hv方式计算FRF

标准模态分析主要特征如下：

• 易用的模态数据选择

• 模态指示函数： Multivariate MIF, Complex MIF, Real MIF, Image Sum

• 自定义需要进行参数辨识的频段

• 稳态图

• LSCE和LSFD拟合算法

• 可编辑的模态振型结果

• 模态振型动画

• 自/互MAC计算和显示

• 拟合FRF与测量FRF对比

• 输入/输出振型：UFF格式

高级模态分析主要特征如下：

• 基于标准模态分析的所有特征和功能

• 提供PTD拟合算法

• 根据参考点个数自动选择拟合算法。

位于上海浦东的上海君协光电科技发展有限公司是美国晶钻仪器公司在中国的总代理。

杭州锐达数字技术有限公司是美国晶钻仪器公司驻中国代表处，负责技术支持与产品维护。

两家公司都是机械状态监测、振动噪声测试、动态信号分析、动态数据采集、动态测量等领域的供应商，提供手持一体化动态信号分析系统、多通道网络化动态数据采集系统、分布式振动控制系统和远程振动测试系统等。
