【老郁玩音乐】Roland EM-10 电子琴一键无声修复实例

2022-02-25 01:53:54

【老郁玩音乐】Roland EM-10 电子琴一键无声修复实例

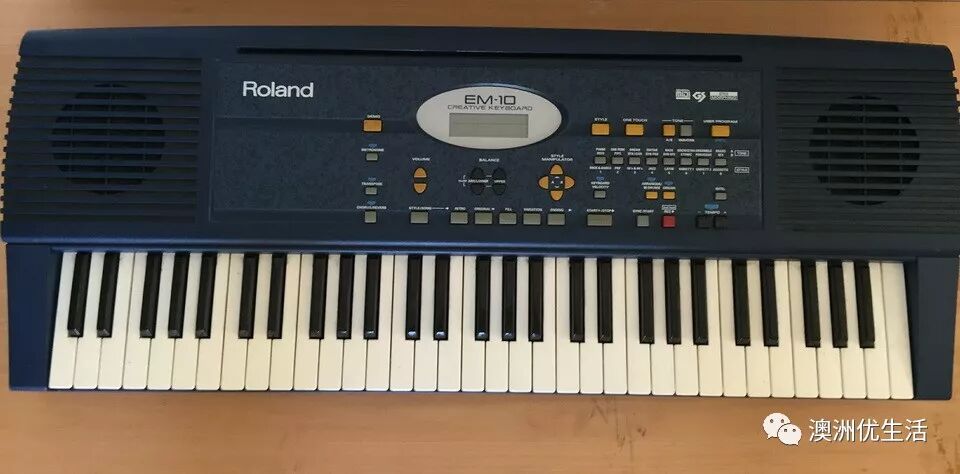

　　扫街所得一台意大利产的 Roland EM-10 电子琴，经查发现C=1健按下没有声音。现把修理过程记录下来分享给大家。

一、打开后盖

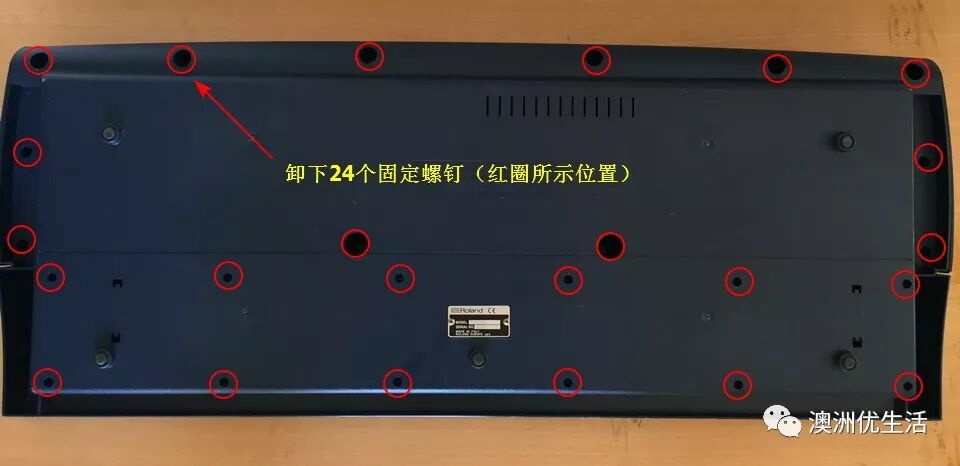

用十字螺丝刀卸下24个固定前盖的固定螺丝，如下图：

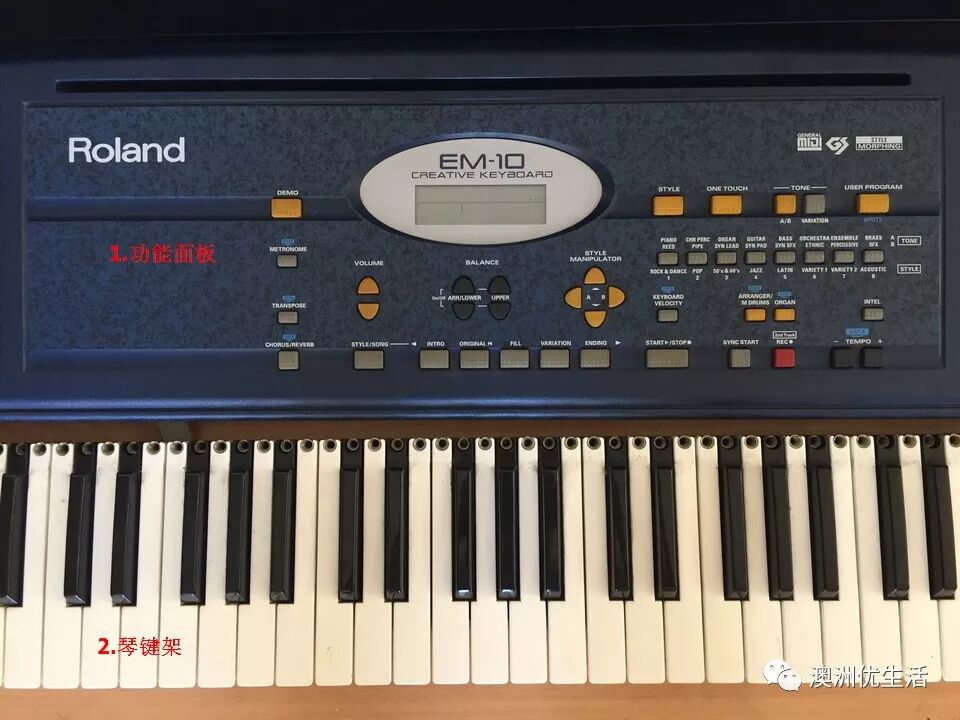

小心地把功能面板和琴键架移出后盖，如下图：

二、修理故障

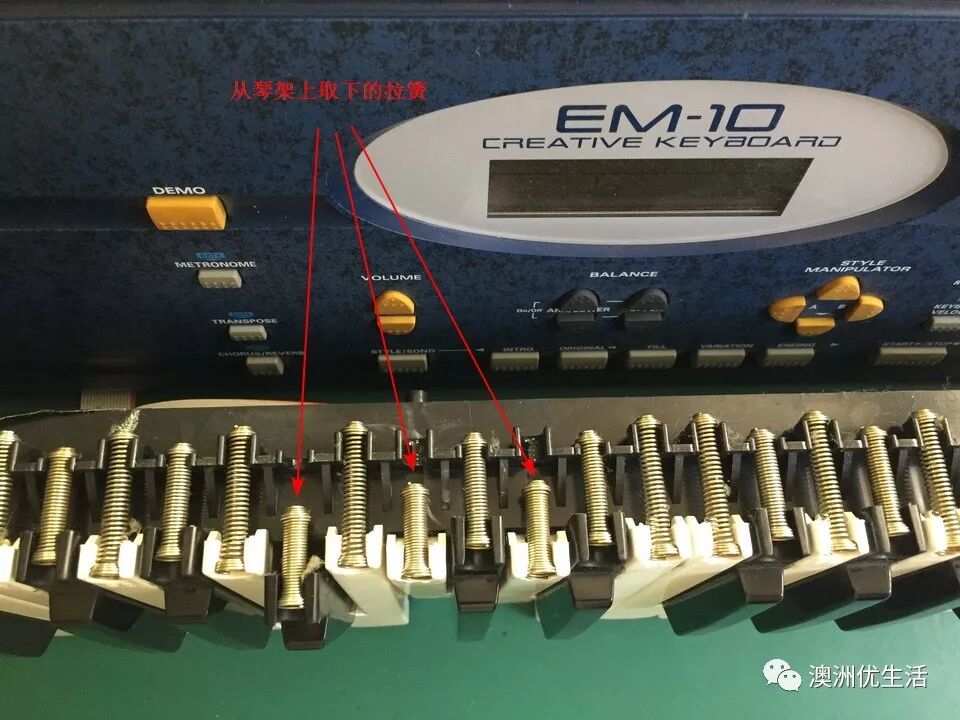

首先把C=1健及附近的几个琴健和琴键架之间的拉簧取下，再把这几个琴键卸下，如图

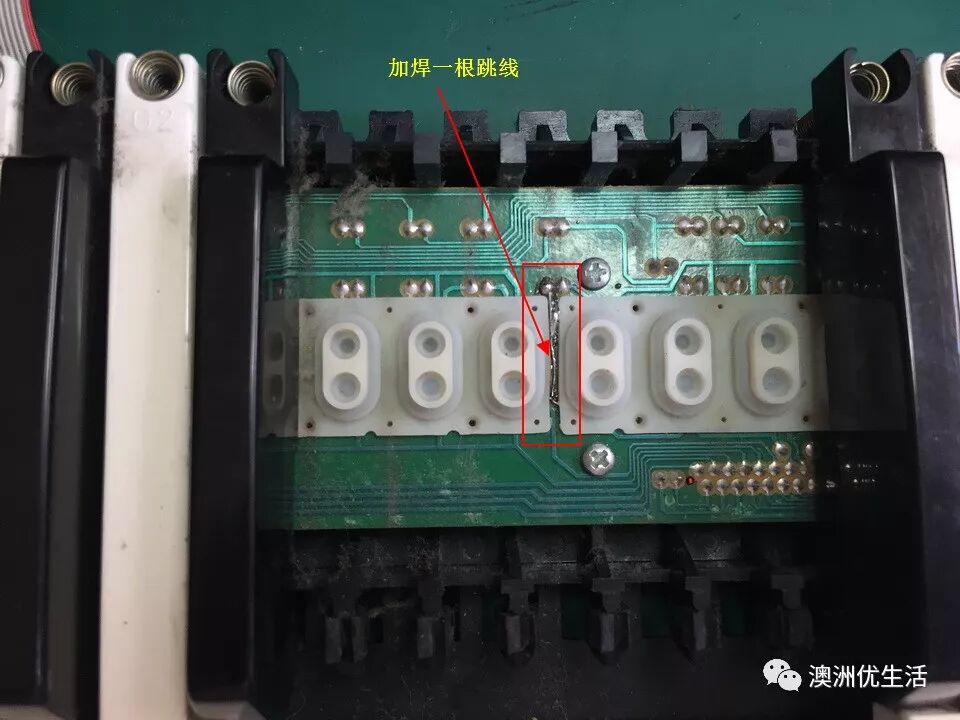

用三用表检测，发觉C=1健关联的印制线路铜箔霉断了，马上加焊一根跳线把断开的线路板铜箔接通，如图：

然后把卸下的琴键按原样装回去。随后上电，按下C健正常发声了，说明故障排除了。

三、整机装配

检查无误后，把功能面板和琴键架按原样置回后盖，逐一拧紧24个螺钉。

最后再次上电，测试各琴键发音完好，至此修理结束。

　　上述维修过程供大家参考和交流。

　　如有什么问题或需要交流的请电邮：laoyu@ozrepair.net。
